Un réseau fibre se comprend mieux si l’on suit le trajet réel du signal, depuis le local technique jusqu’à la prise optique chez l’abonné. C’est là que se jouent la capacité, la mutualisation, les pertes et, au fond, la qualité perçue par l’utilisateur. Dans cet article, je décortique l’architecture d’un réseau FTTH, les composants qui comptent vraiment et les choix techniques qui changent la donne en exploitation.
Voici l’essentiel à retenir avant d’entrer dans l’architecture fibre
- Un réseau FttH se lit en trois segments: transport, distribution et raccordement final.
- Les repères clés sont le NRO, le PM, le PBO et la PTO.
- La chaîne active repose surtout sur l’OLT et l’ONT, tandis que l’ODN reste entièrement passive.
- Le budget optique se perd d’abord dans les splitters, les connecteurs, les épissures et les courbures.
- Le choix entre PON et point à point dépend du coût, de la densité et de l’évolutivité recherchée.
- En France, la mutualisation structure l’accès et la maintenance du réseau.
Du NRO jusqu’à la prise, le réseau se lit par segments

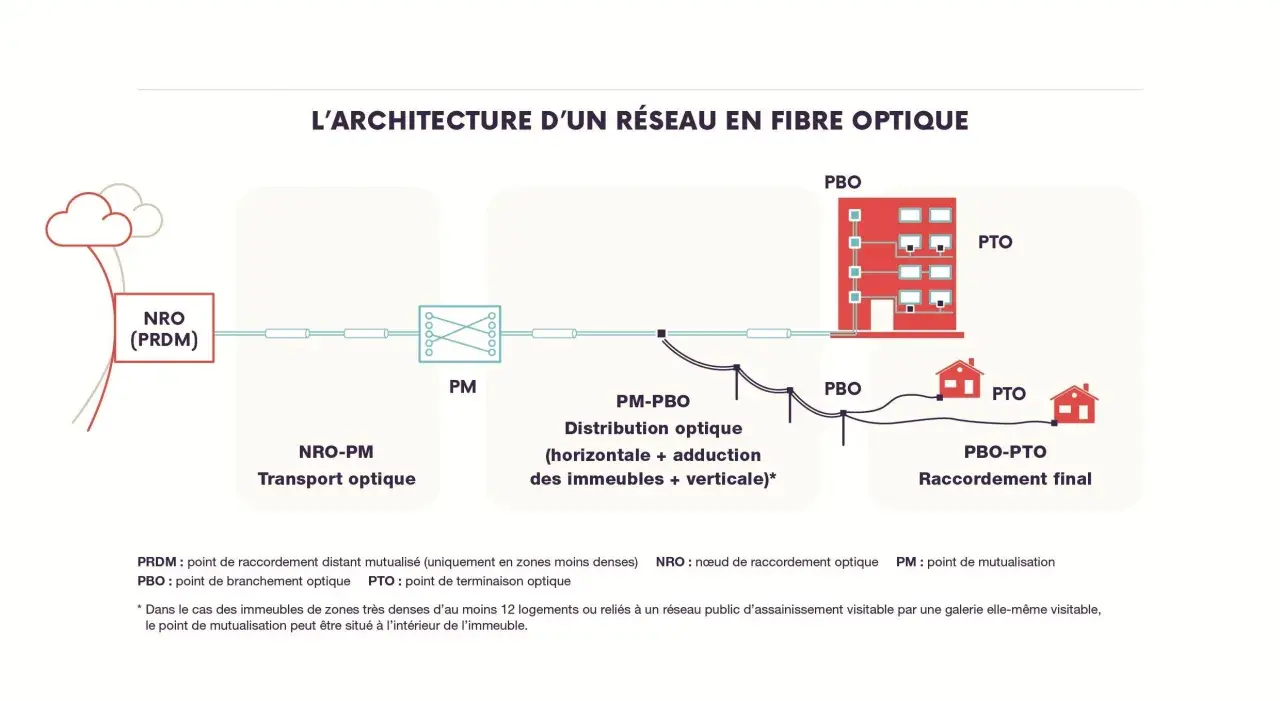

Je commence toujours par le trajet, parce qu’un réseau fibre devient vite confus si l’on mélange les niveaux. En France, l’architecture FttH se comprend très bien en suivant trois portions successives: le transport, la distribution et le raccordement final. Le NRO concentre les équipements de tête, le PM sert de point de mutualisation, le PBO distribue la ligne au plus près du local, et la PTO termine le parcours à l’intérieur du logement ou du bureau.
Cette logique n’est pas seulement théorique. Elle permet de savoir à quel endroit se situe la responsabilité technique, où se joue l’accès des opérateurs et à quel moment le local devient réellement exploitable. Un local peut être « raccordable » quand le réseau est construit jusqu’au PBO, « éligible » quand au moins un opérateur est prêt commercialement, puis « raccordé » lorsque la continuité optique est créée jusqu’à la PTO.
| Segment | De | À | Rôle concret |
|---|---|---|---|
| Transport | NRO | PM | Il achemine la capacité principale et structure l’ossature du réseau. |
| Distribution | PM | PBO | Il rapproche la fibre des immeubles, des rues et des locaux à desservir. |
| Raccordement final | PBO | PTO | Il crée la ligne réellement utilisée par l’abonné lors de la souscription. |
Ce découpage a une conséquence pratique très simple: plus on avance vers l’abonné, plus le réseau devient sensible aux contraintes de terrain, à la qualité de pose et aux interventions dans la partie privée. Une fois ce trajet posé, il faut regarder ce qui circule réellement dans les boîtiers et les baies.
Les composants actifs et passifs qui font la différence
Sur un circuit fibre optique, la qualité ne dépend pas d’un seul gros équipement. Elle dépend d’une somme de petits choix: le bon câble, le bon répartiteur, les bonnes terminaisons et une gestion propre des connexions. C’est souvent là que les écarts de performance apparaissent, bien avant la vitesse annoncée sur une fiche commerciale.
Ce qui est actif
Les éléments actifs apportent l’intelligence du réseau. L’OLT, placé côté opérateur, émet et reçoit les flux vers les abonnés. L’ONT, installé chez le client ou à proximité immédiate, termine la fibre et convertit le signal optique en Ethernet, en VoIP ou en trafic Wi-Fi via la box. Dans un réseau PON, c’est cette paire OLT/ONT qui donne sa logique au service.
Ce qui reste passif
L’ODN, pour Optical Distribution Network, regroupe tout ce qui transporte la lumière sans alimentation électrique: câbles, splitters, coupleurs, jarretières, connecteurs, boîtiers et épissures. C’est la partie la plus sous-estimée du réseau, alors qu’elle concentre une grande partie des pertes et de la complexité terrain. L’ODF, ou Optical Distribution Frame, sert de zone de brassage et d’organisation des fibres au central ou dans un local technique.| Composant | Fonction | Ce que je surveille en pratique |
|---|---|---|
| OLT | Terminaison côté réseau | Capacité, ports disponibles, supervision et profils de service |
| ONT | Terminaison côté abonné | Compatibilité, stabilité, alimentation et conversion du signal |
| Splitter | Répartition d’une fibre vers plusieurs abonnés | Ratio de division et perte optique induite |
| Connecteurs | Connexion démontable entre deux fibres | Propreté, alignement et pertes d’insertion |
| Épissures | Liaison permanente entre fibres | Faibles pertes et protection mécanique correcte |
| Câble monomode | Transport longue distance | Atténuation, rayon de courbure et robustesse de pose |
Je retiens surtout une chose: la partie passive n’est pas “simple”, elle est seulement silencieuse. Et c’est justement ce silence qui impose de bien choisir l’architecture avant de la déployer.
PON ou point à point, le choix change la logique du réseau
Le débat n’est pas académique. Il conditionne le coût, le nombre de fibres, la facilité d’exploitation et la marge de croissance. Dans les réseaux d’accès, deux logiques dominent: le PON, où plusieurs abonnés partagent une même fibre via des splitters passifs, et le point à point, où chaque abonné dispose de sa fibre dédiée. Les deux fonctionnent, mais pas pour les mêmes besoins.
| Architecture | Principe | Avantage principal | Limite principale | Cas d’usage |
|---|---|---|---|---|
| PON | Une fibre est répartie vers plusieurs ONT au moyen de splitters passifs | Moins de fibre, moins de ports et un meilleur coût d’entrée | Capacité partagée et budget optique plus contraint | Résidentiel, immeubles, zones où la densité justifie la mutualisation |
| Point à point | Chaque abonné reçoit une fibre dédiée jusqu’au central | Isolation claire et exploitation plus directe | Plus de fibre, plus de génie civil et un coût plus élevé | Entreprises, services critiques, besoins de QoS stricts |
Si je devais résumer le choix en une phrase, je dirais ceci: le PON optimise les ressources, le point à point simplifie la logique d’usage. Le premier demande une bonne discipline de mutualisation; le second demande davantage d’infrastructure. Dans les faits, la densité du site, la distance au NRO, la croissance prévue et le niveau de service attendu orientent presque toujours la décision.
Je distingue aussi les architectures centralisées et distribuées. Une répartition centralisée simplifie certaines opérations, mais concentre davantage la logique de splitting dans un point unique. Une répartition distribuée répartit mieux les charges et peut aider à absorber la montée en charge, au prix d’une conception plus fine. Le bon choix n’est pas celui qui “gagne” sur le papier, c’est celui qui reste exploitable dans cinq ans.Une fois l’architecture choisie, la vraie bataille se déplace sur un terrain beaucoup moins visible: le budget optique et les mesures de réception.
La qualité se gagne au budget optique
Le budget optique, c’est la marge de puissance disponible entre l’émetteur et le récepteur une fois toutes les pertes additionnées. Et c’est précisément là que la plupart des problèmes de terrain apparaissent. Une liaison ne devient pas fragile à cause d’une seule erreur spectaculaire, mais à cause d’une accumulation de petites pertes: un connecteur sale, une courbure trop serrée, un splitter trop ambitieux, une épissure moyenne ou une jarretière trop longue.
Lire aussi : Monomode ou Multimode - Comment choisir la bonne fibre optique ?
Les pertes à surveiller en priorité
- La longueur de fibre, surtout quand le tracé réel est plus long que le tracé théorique.
- Le nombre de connecteurs, car chaque interface ajoute une perte et un risque de contamination.
- Les épissures, qui restent fiables si elles sont bien exécutées mais finissent par compter quand elles se multiplient.
- Le ratio de split, qui consomme une part massive du budget optique dès qu’on passe à 1:16 ou 1:32.
- Les courbures et pincements, souvent responsables d’une dégradation silencieuse mais réelle.
| Élément | Ordre de grandeur utile | Lecture pratique |
|---|---|---|
| Fibre monomode | 0,35 à 0,4 dB/km à 1310 nm, 0,22 à 0,3 dB/km à 1550 nm | La fibre elle-même perd peu, mais la distance finit par compter. |
| Connecteur | 0,15 à 0,3 dB | Une connectique mal entretenue fait vite chuter la marge. |
| Épissure par fusion | 0,1 à 0,2 dB | Très bon compromis entre robustesse et perte faible. |
| Splitter 1x16 | Environ 13,8 dB | Le coût optique devient déjà significatif. |
| Splitter 1x32 | Environ 15,7 dB | Le ratio élevé réduit fortement la marge disponible. |
Quand je fais un audit, je ne me contente pas d’un test de débit. Je demande une mesure de référence du lien, idéalement avec un OTDR pour localiser les défauts et un OLTS pour vérifier l’atténuation de bout en bout. L’OTDR sert à voir la signature du trajet, repérer une soudure douteuse, une réflexion anormale ou une zone de casse potentielle. L’OLTS, lui, donne une vision plus simple: le lien passe-t-il ou non dans les limites attendues?
Le bon niveau d’exigence n’est pas de viser une perfection irréaliste, mais de garder assez de marge pour que le réseau supporte les réparations, les extensions et les changements d’opérateur sans se dégrader. C’est cette logique qui devient décisive quand on passe du design à l’exploitation quotidienne.
En France, la mutualisation et la zone de déploiement changent la donne
Le modèle français est très structuré. On y retrouve une séparation claire entre l’infrastructure déployée par l’opérateur de réseau et l’accès commercial ouvert aux autres acteurs. Cette mutualisation est utile, mais elle impose une discipline documentaire et opérationnelle plus forte qu’un réseau fermé. En pratique, le réseau FttH s’appuie sur des points techniques très identifiables, et la qualité d’exploitation dépend beaucoup de la lisibilité de ces points.
Le point de mutualisation est central. C’est là que les opérateurs commerciaux viennent prendre accès au réseau passif. Plus on s’éloigne du central, plus la topologie dépend de la zone réglementaire, de la densité et des contraintes de génie civil. Dans les immeubles, le PBO peut se trouver dans les étages; dans l’individuel, il est souvent placé à l’extérieur, au plus près du local. Ce détail change tout au moment du raccordement final, car il détermine la facilité d’intervention et la responsabilité des travaux.
| Repère | Ce que cela signifie | Impact opérationnel |
|---|---|---|
| Raccordable | La distribution est construite jusqu’au PBO | Le local peut être commandé techniquement. |
| Éligible | Au moins un opérateur a équipé le NRO et le PM | Un abonnement peut être souscrit. |
| Raccordé | La continuité optique existe entre le PM et la PTO | Le service est effectivement activable. |
Je trouve aussi important de garder en tête le mouvement de fond: en 2026, la fibre est devenue l’infrastructure de référence pour l’accès fixe, et la migration depuis le cuivre continue. Cela explique pourquoi les règles de complétude, de mutualisation et de qualité d’exploitation pèsent autant dans les projets neufs que dans les reprises de réseau. Un réseau fibre mal documenté au PM ou au PBO devient vite coûteux à maintenir, même s’il a l’air performant sur le papier.
Une fois ces règles comprises, on peut enfin passer à l’essentiel: ce qu’il faut faire pour concevoir, auditer ou faire évoluer un réseau qui restera exploitable longtemps.
Ce que je vérifie avant de valider un réseau fibre
Quand je regarde une infrastructure fibre, je ne cherche pas seulement la performance maximale. Je cherche surtout la stabilité dans le temps. Un bon réseau est un réseau qu’on peut raccorder, dépanner, faire évoluer et reprendre sans improviser à chaque incident. C’est cette logique qui fait la différence entre une installation propre et une installation qui s’abîme à force d’interventions.
- Je réserve toujours une marge optique au lieu de dimensionner au plus juste.
- Je limite les points de connexion inutiles, surtout sur la partie la plus exposée du trajet.
- Je privilégie des câbles et des chemins de pose compatibles avec les rayons de courbure réels du terrain.
- Je documente chaque PM, PBO et PTO avec une logique de repérage qui reste lisible pour un autre exploitant.
- Je fais une mesure de référence à la réception, puis après toute intervention majeure.
- Je garde des fibres et des ports de réserve pour absorber les extensions sans refaire tout le schéma.
Si je devais donner une règle simple, ce serait celle-ci: concevoir la fibre comme une infrastructure de durée, pas comme une simple ligne de raccordement. C’est ce changement de regard qui évite les mauvaises surprises, surtout quand le réseau doit accueillir plusieurs opérateurs, plusieurs usages et, souvent, plus de trafic que prévu. C’est aussi ce qui fait qu’un circuit fibre optique bien pensé reste sobre à exploiter, même quand les demandes augmentent.
Au fond, tout se résume à une idée assez pragmatique: suivre le trajet du signal, comprendre le rôle de chaque composant et garder assez de marge pour que le réseau survive aux réalités du terrain. C’est cette discipline, plus que le débit brut, qui fait la valeur d’une architecture fibre.
