Quand on parle d’un réseau fibre, le vrai sujet n’est pas seulement la lumière qui circule dans le verre. Ce qui fait la différence sur le terrain, c’est l’ensemble du câble: la fibre, ses couches de protection, les renforts, l’étanchéité et la gaine extérieure. Je détaille ici les matériaux, la structure interne et les choix qui comptent vraiment pour un réseau télécom fiable, durable et simple à maintenir.
Les points à garder en tête avant de choisir un câble fibre
- La fibre elle-même se compose d’un noyau en verre, d’une gaine optique et d’un revêtement protecteur très fin.
- Le câble ajoute des couches mécaniques: tube, renfort, protection contre l’humidité, armure et gaine extérieure.
- Le bon design dépend surtout du site: intérieur, extérieur, universel, industriel ou dense en fibres.
- Le tube libre, la structure serrée et le ruban ne répondent pas aux mêmes contraintes d’installation.
- Les erreurs les plus coûteuses viennent souvent d’un mauvais accord entre protection, mode de pose et environnement réel.
De quoi est réellement faite une fibre optique

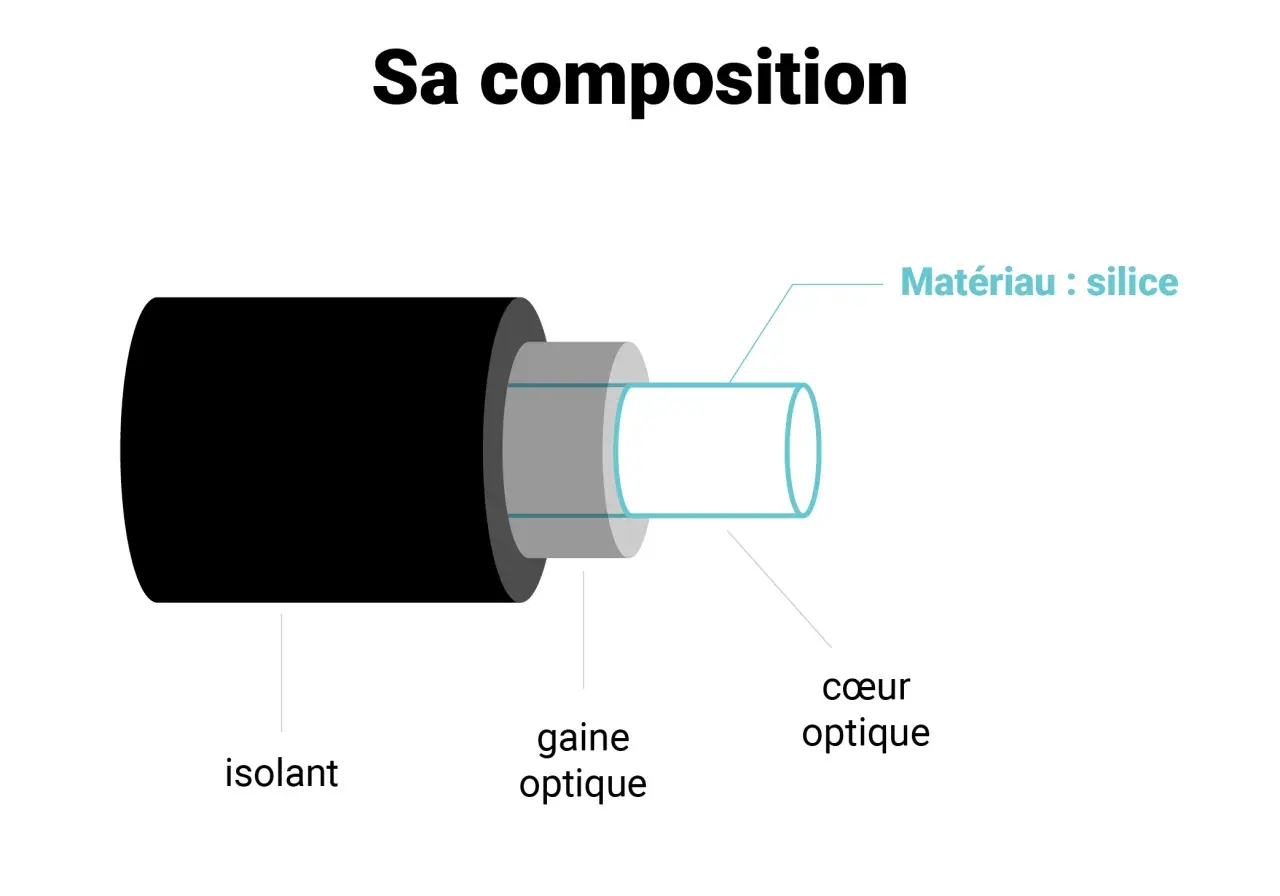

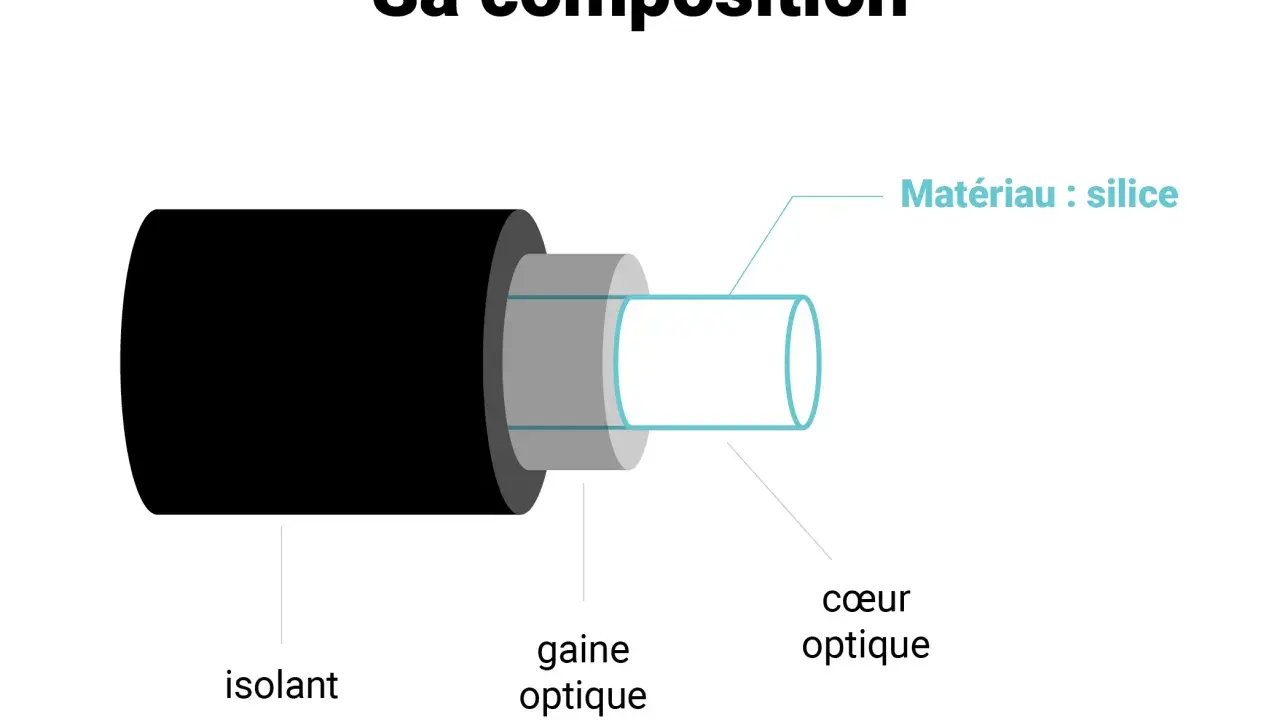

Je commence toujours par séparer deux choses que beaucoup mélangent: la fibre et le câble. La fibre, à proprement parler, est un filament de verre très pur qui transporte le signal lumineux. Autour de ce cœur, on trouve une gaine optique, puis un revêtement acrylique qui protège la fibre des microdommages pendant la manipulation et l’installation.
Dans les configurations les plus courantes, le diamètre du cœur varie selon l’usage: autour de 9 µm en monomode, ou 50 µm et 62,5 µm en multimode. La gaine optique standard reste à 125 µm, et le revêtement externe monte en général vers 245 à 250 µm. Ces chiffres paraissent abstraits, mais ils expliquent pourquoi une fibre est si performante et, en même temps, si délicate à manipuler sans protection.
| Couche | Ordre de grandeur | Rôle concret |
|---|---|---|
| Noyau | 9 µm, 50 µm ou 62,5 µm | Transporter la lumière et donc les données |
| Gaine optique | 125 µm | Confinier le signal dans le cœur |
| Revêtement de protection | 245 à 250 µm | Protéger la fibre lors de la pose, de l’épisure et du câblage |
Je distingue aussi deux familles utiles à connaître. En monomode, le cœur plus étroit favorise les longues distances et les débits élevés sur backbone ou accès FTTH. En multimode, le cœur plus large simplifie certains raccordements sur des distances plus courtes, notamment dans les bâtiments et les salles techniques. Une fois cette base comprise, on peut regarder ce qui transforme une fibre fragile en câble exploitable.

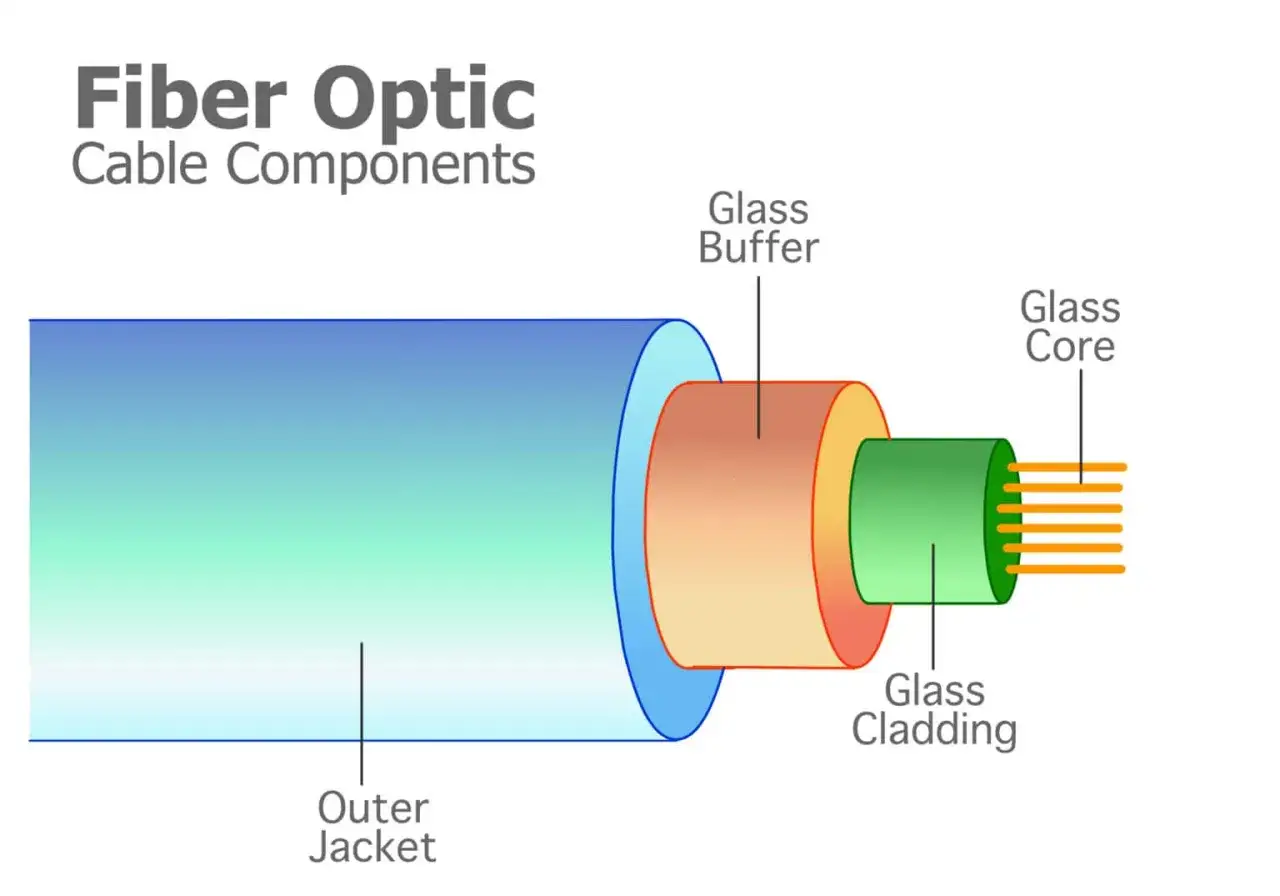

Les couches qui transforment la fibre en câble
Un câble n’est pas qu’une enveloppe extérieure. C’est une structure pensée pour protéger la fibre contre la traction, l’écrasement, l’humidité, la flexion et, selon les cas, les rongeurs ou les chocs de chantier. Quand je lis une fiche technique, je regarde toujours la logique d’ensemble, pas seulement le nombre de fibres.
| Élément du câble | Matériaux courants | Fonction |
|---|---|---|
| Tube de protection | Thermoplastique, parfois avec gel ou système sec | Isoler les fibres des contraintes mécaniques |
| Renfort central | Fibre de verre renforcée, acier ou élément diélectrique | Limiter l’allongement et porter l’effort de traction |
| Fibres d’aramide | Aramide | Renforcer sans ajouter de métal, utile en intérieur et en universel |
| Protection contre l’eau | Gel ou rubans gonflants | Bloquer la migration d’humidité dans le câble |
| Armure | Ruban aluminium, acier, fibres de verre | Ajouter une défense contre l’écrasement ou les rongeurs |
| Gaine extérieure | PE, PVC, PUR, PA, LSZH | Adapter le câble au site, au feu, à l’extérieur ou à l’industrie |
Le point qui compte vraiment, c’est le compromis. Plus le câble est protégé, plus il devient souvent lourd, rigide et coûteux à poser. À l’inverse, un câble trop simple peut être très agréable à terminer, mais insuffisant dans une gaine extérieure, sur une façade ou dans un local technique exposé. C’est cette tension entre souplesse et robustesse qui guide le choix de structure.
Lire aussi : Câblage RJ45 T568B - Schéma et guide pour un montage sans erreur
Ce que fait chaque couche au quotidien
Le tube libre sert surtout à découpler la fibre des contraintes mécaniques. C’est une protection très utile lorsque la température varie, quand le câble est enterré ou quand le trajet est long. Les fibres d’aramide, elles, évitent qu’une traction ne se reporte directement sur le verre. Quant à la gaine extérieure, elle ne sert pas seulement à “faire propre” : elle conditionne la tenue du câble à l’environnement, à la pose et à la maintenance.
À partir de là, la vraie question devient: quelle architecture de câble faut-il choisir selon le projet? C’est le point que je regarde juste après.
Tube libre, structure serrée ou ruban
Les trois grandes architectures n’ont pas la même logique. Je les compare toujours à partir du terrain, parce qu’un câble excellent sur le papier peut être pénible à installer, ou à l’inverse très simple à poser mais limité en densité.
| Architecture | Principe | Avantages | Limites | Usage typique |
|---|---|---|---|---|
| Tube libre | Les fibres sont logées dans des tubes thermoplastiques avec ou sans gel | Bonne tenue aux contraintes extérieures, à l’humidité et aux variations thermiques | Terminaison et épissure un peu moins directes | Backbones extérieurs, réseaux enterrés, longues liaisons |
| Structure serrée | Chaque fibre est renforcée et entourée d’une construction plus compacte, souvent en 900 µm | Plus simple à connecter, plus confortable en intérieur et en distribution | Moins indulgente face aux environnements très agressifs | Bâtiments, risers, câbles de dérivation, universel intérieur/extérieur |
| Ruban | Les fibres sont alignées en rubans pour l’épissure en masse | Très forte densité et gain de temps sur les gros chantiers | Demande une méthode de pose et de soudure plus structurée | Backbones très denses, data centers, gros cœurs de réseau |
Je retiens surtout ceci: le tube libre protège bien, la structure serrée se termine plus facilement, et le ruban gagne du temps quand le volume de fibres devient important. Les micro-câbles et micro-tubes poussent encore plus loin la logique de densification, mais ils deviennent intéressants surtout quand l’espace de conduite est vraiment limité. Ce choix de structure prend tout son sens quand on le replace dans l’environnement réel du site.
Intérieur, extérieur ou universel, le milieu change tout
Une bonne fibre mal adaptée au milieu d’installation reste une mauvaise décision. En France, je regarde systématiquement la gaine extérieure, la réaction au feu dans le bâtiment et la résistance mécanique attendue. Un réseau de bureau n’exige pas la même protection qu’une liaison en façade, dans une gaine saturée ou dans une zone à risques de traction répétée.
| Contexte | Gaine ou protection courante | Ce que cela apporte |
|---|---|---|
| Intérieur | LSZH ou PVC selon les contraintes | Meilleure gestion du feu et des fumées, pose propre dans les bâtiments |
| Extérieur | PE, avec protections contre UV, humidité et contraintes mécaniques | Tenue aux intempéries et à la pose en conduit, en façade ou en enterré |
| Universel intérieur/extérieur | Construction hybride avec étanchéité adaptée | Réduit les ruptures de chaîne entre extérieur et bâtiment |
| Zone à risque mécanique | Armure métallique ou non métallique selon le site | Protection supplémentaire contre l’écrasement, les rongeurs ou les chocs |
| Environnement industriel ou mobile | PUR, PA ou constructions renforcées | Meilleure tenue aux frottements, à la flexion et aux usages répétés |
Sur ce point, je préfère une règle simple: si le câble traverse plusieurs environnements, il faut penser la transition dès le départ. Sinon, on multiplie les jonctions, les changements de gaine et les risques de mauvaise compatibilité. La structure universelle évite parfois une rupture de conception, mais elle ne doit pas devenir un prétexte pour tout simplifier.
Comment je choisis la bonne structure pour un réseau
Quand je dois arbitrer, je pars de cinq questions. Elles évitent la majorité des mauvais choix et permettent de relier le type de câble à l’usage réel, plutôt qu’à une fiche produit séduisante.
- Quelle distance faut-il couvrir ? Plus la liaison est longue, plus la stabilité mécanique et optique devient importante, surtout en dehors du bâtiment.
- Combien de raccordements sont prévus ? Si le projet impose beaucoup d’épissures ou de terminaisons directes, une structure serrée est souvent plus pratique.
- Le câble reste-t-il en intérieur ou sort-il du bâtiment ? Dès qu’il y a une traversée vers l’extérieur, la question de l’eau, du gel, du soleil et des variations thermiques devient centrale.
- Y a-t-il un risque mécanique réel ? Tranchée, façade exposée, gaine saturée, frottement ou rongeurs justifient une protection plus sérieuse qu’un simple “au cas où”.
- Le réseau doit-il évoluer rapidement ? Dans un site qui grandit souvent, je privilégie une structure lisible et simple à maintenir, quitte à accepter un peu moins de compacité.
En pratique, le meilleur choix n’est pas toujours le plus robuste sur le papier. C’est souvent celui qui équilibre correctement densité, facilité de pose, maintenance et protection réelle. Je préfère perdre un peu de “performance catalogue” plutôt que de construire un réseau difficile à intervenir au premier incident.
Les erreurs de terrain que je vois le plus souvent
La plupart des problèmes ne viennent pas de la fibre elle-même, mais de la manière dont on la traite. Voici les erreurs qui reviennent le plus souvent sur les chantiers et en exploitation.- Confondre fibre et câble. La fibre transporte le signal, mais le câble assure sa survie mécanique. Les deux ne jouent pas le même rôle.
- Choisir une gaine intérieure pour l’extérieur. Une gaine mal adaptée finit par craquer, se dégrader ou perdre sa tenue dans le temps.
- Surdimensionner l’armure sans besoin réel. C’est plus lourd, plus cher et parfois plus difficile à poser sans gain utile.
- Sous-estimer les rayons de courbure. Une fibre peut être très performante et pourtant souffrir si la pose est trop agressive.
- Oublier la logique de maintenance. Un câble très dense ou trop complexe peut compliquer chaque intervention future.
Je rajoute un point souvent mal compris: la résistance à la courbure ne remplace pas une pose propre. Une fibre insensible aux courbures aide, mais elle ne pardonne pas une installation bâclée. Si la protection est bonne mais la méthode de pose mauvaise, le résultat reste médiocre.
En fin de compte, la structure d’un câble fibre optique n’est pas un détail de fabricant. C’est l’élément qui détermine si le réseau sera simple à déployer, fiable dans le temps et supportable en maintenance. Quand je regarde un projet réseau, je pars donc toujours de la même logique: fibre, protection, environnement, puis seulement capacité.Si je devais résumer l’essentiel en une phrase, je dirais ceci: choisissez la fibre pour la transmission, mais choisissez le câble pour la réalité du terrain. C’est ce choix-là qui protège les performances, les délais d’installation et la stabilité du réseau sur la durée.
